Стиральная машина бьет током

Стиральная машина бьет током - причины, диагностика, ремонт и меры защиты

Ситуация, когда стиральная машина бьет током, считается одной из самых серьезных неисправностей, с которыми сталкиваются владельцы бытовой техники. Проблема проявляется по-разному – кто-то чувствует легкое пощипывание кончиков пальцев при касании корпуса или барабана, кто-то ощущает заметное жжение в руках, вибрацию или даже сильный удар током. Иногда ток передается через мокрый пол, порошкоприемник, дверцу люка, а в самых опасных случаях – через смеситель, кран горячей или холодной воды, ванну или металлические трубы, если к ним прикоснуться одновременно с корпусом машины.

Почему такая ситуация крайне опасна именно в ванной комнате или другом влажном помещении? Согласно Правилам устройства электроустановок (ПУЭ), ванная комната – это помещение с повышенной опасностью (ППО). Когда кожа влажная, ее сопротивление падает в несколько раз – с типичных 1000-2000 Ом до 300-500 Ом и даже ниже. При утечке тока всего 10 мА мышцы сводит судорогой, и человек физически не может оторваться от токоведущей поверхности. Ток 30-50 мА уже способен вызвать фибрилляцию желудочков сердца. А значения 100 мА и выше приводят к остановке сердца и дыхания буквально за несколько секунд. Особенно высок риск для детей, пожилых людей и людей с кардиостимулятором – даже слабый ток в 5-10 мА может нарушить работу прибора.

Поэтому первое и самое важное правило – как только вы почувствовали удар током – немедленно выдерните вилку машины из розетки и больше не включайте ее ни при каких обстоятельствах, пока причина не будет полностью устранена. Каждый последующий запуск может закончиться трагедией.

Чтобы не допустить такой ситуации, нужно подробно разобрать абсолютно все возможные причины ее возникновения – от конструктивных особенностей самой машины (естественная утечка через сетевой фильтр) до ошибок монтажа проводки, пробоев изоляции в ключевых узлах и блуждающих токов по трубам.

Как быстро понять, в чем дело?

Сначала важно отличить безобидное статическое электричество от реальной утечки тока. Статическое электричество возникает обычно один-два раза – это резкий щелчок, маленькая искра или слабый «укус» в момент первого касания после того, как вы достали сухое белье из барабана, после интенсивного отжима или после того, как походили по синтетическому ковру. Оно проходит само и больше не повторяется.

Реальная утечка тока ведет себя иначе – пощипывание, жжение, вибрация или гудение ощущаются при каждом касании корпуса, даже если руки совершенно сухие. Симптомы становятся гораздо сильнее, если руки или пол мокрый, или вы одновременно касаетесь машины и ванны/трубы/крана. Утечка может усиливаться именно во время нагрева воды или на высоких оборотах отжима.

Если признаки стабильны и повторяются – перед вами ток утечки. Далее нужно перейти к проверке.

Метод индикаторной отвертки и мультиметра

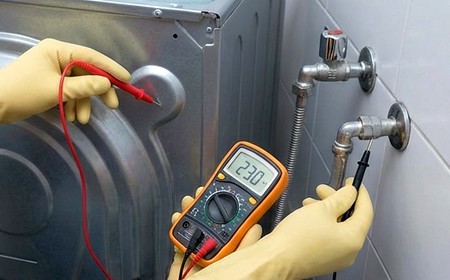

Для диагностики понадобится индикаторная отвертка (с неоновой лампой) и мультиметр. Работайте строго в сухих резиновых перчатках, используйте только одну руку, вторую никуда не опирайте.

Сначала полностью обесточьте машину – вытащите вилку и подождите минуту, чтобы разрядились внутренние конденсаторы. Затем вставьте вилку обратно и включите только эту машину (без тройников и удлинителей). Индикаторной отверткой аккуратно коснитесь неокрашенных металлических частей корпуса, барабана (через открытый люк), задней стенки и верхней крышки. Если неоновая лампа загорается ярко – на корпусе присутствует фаза.

Теперь возьмите мультиметр и переключите его в режим измерения переменного напряжения до 750 В. Красный щуп прижмите к чистому металлу корпуса (если краска мешает – аккуратно соскребите маленький участок). Черный щуп подключите к надежному заземленному объекту – металлическому стояку канализации, арматуре в полу или заземляющему контакту другой розетки (если уверены, что он рабочий).

Типичными являются такие показатели:

• 0-4 В – утечки нет, все в норме.
• 40-140 В – наиболее распространенная ситуация: утечка через сетевой фильтр помех при отсутствии заземления.
• 180-230 В – аварийная ситуация: прямой пробой фазы на корпус, машину нельзя включать ни в коем случае.

Дополнительно замерьте напряжение между корпусом и нулевым контактом розетки, а также между корпусом и металлической батареей (если она неокрашенная). Все измерения повторите во время работы машины – на программе с нагревом и отжиме. Необходимость в этом обусловлена тем, что многие утечки проявляются только под нагрузкой.

Основные ошибки подключения – когда виновата не машина, а электрика в доме

Очень часто проблема кроется не в самой стиральной машине, а в том, как она подключена. Самая массовая причина – отсутствие заземления. Почти все современные модели оснащены сетевым фильтром помех (ФПС), в котором стоят Y-конденсаторы между фазой, нулем и корпусом. Эти конденсаторы специально создают небольшую емкостную связь, чтобы подавлять электромагнитные помехи. Без подключенного заземляющего проводника PE на корпусе возникает стабильный потенциал примерно 100-120 В (половина фазного напряжения). Это естественная утечка тока силой 0,3-2 мА, которая предусмотрена стандартами безопасности IEC и EN. Как только появляется нормальный контур заземления – потенциал уходит в землю, и все пощипывания исчезают. В домах старого фонда (хрущевки, брежневки, сталинки) без третьего провода в розетках такая картина встречается чаще всего.

Далее идут проблемы с розеткой – она может быть без заземляющего контакта вообще, либо контакт PE присутствует, но провод от него оторван, окислен или плохо затянут в щитке. Многие используют дешевые удлинители без заземления – даже если на коробке написано «сетевой фильтр», внутри часто нет PE-линии.

Поврежденная проводка также играет роль – подгоревшие и оплавленные контакты в розетке, сечение питающего провода меньше 2,5 мм² (машина потребляет 2-3 кВт, тонкий провод греется), перетертый кабель у самого корпуса, старая алюминиевая проводка – все это повышает сопротивление и провоцирует блуждающие токи.

Отсутствие правильного устройства защитного отключения (УЗО) – еще одна критическая ошибка. Обычное УЗО типа АС плохо «видит» пульсирующий ток утечки от модуля управления (платы) и инверторного двигателя. По требованиям ПУЭ для ванных комнат обязательно устанавливать УЗО типа А (чувствительное к переменному и пульсирующему току) с током срабатывания 10 мА. УЗО на 30 мА считается минимально допустимым, но во влажной среде оно может сработать слишком поздно – человек уже получит опасную дозу тока.

Наконец, ошибкой является отсутствие системы уравнивания потенциалов (СУП/КУП). Если ванна, все трубы, корпус машины и стояки не соединены между собой в единую эквипотенциальную систему – ток свободно «путешествует» по трубам и создает опасные разности потенциалов между различными точками.

Поломки внутри машины – что ломается чаще всего

Пробой ТЭНа (нагревателя)

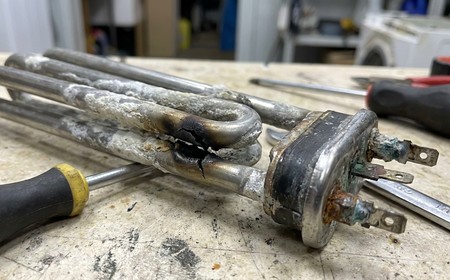

Пробой ТЭНа занимает первое место – 60-75% всех случаев утечки. Со временем на ТЭНе образуется толстый слой накипи, под ним возникают микротрещины, через которые пробивается диэлектрический слой магнезии. Фаза попадает прямо в воду, а оттуда – на металлический бак и корпус. Чтобы проверить ТЭН, снимите заднюю стенку, отсоедините провода (сфотографируйте расположение!), измерьте мультиметром сопротивление между клеммами – норма 20-40 Ом. Затем мегаомметром на напряжении 500-1000 В проверьте сопротивление изоляции между любой клеммой и корпусом ТЭНа – должно быть минимум 5 МОм, лучше 10-20 МОм и выше. Если меньше 0,5 МОм – ТЭН однозначно под замену.

Утечка в двигателе

Утечка через двигатель возникает из-за износа графитовых щеток – угольная пыль покрывает обмотки и корпус двигателя, превращаясь в проводящий мостик, по которому ток уходит на бак. Симптомы ярче всего проявляются на отжиме, часто сопровождаются запахом гари и видимыми искрами внутри.

Неисправность ФПС

Неисправность сетевого фильтра помех приводит к вздувшимся конденсаторам или пробитому варистору. В результате утечка может вырасти до 3-5 мА даже без других поломок.

Повреждение внутренней проводки

Повреждение жгута проводов приводит к тому, что изоляция перетирается о бак или острые края корпуса, контакты на клеммной колодке окисляются, а влага проникает в разъемы модуля управления – фаза начинает «гулять» по металлическим частям.

Почему машина бьет током, даже когда выключена кнопкой

В этой ситуации кнопка на панели чаще всего размыкает только фазный провод (реже обе линии). Пока вилка вставлена в розетку, конденсаторы ФПС продолжают создавать паразитную наводку, возможен скрытый пробой изоляции в питающем шнуре или вилке, а также сохраняется остаточный потенциал от неисправностей в домашней проводке.

Почему ток идет через воду, кран или смеситель

Такая ситуация обусловлена тем, что бак машины находится под потенциалом (например, 110 В от ФПС). Вода – хороший проводник, если в ней растворены соли. Потенциал передается по трубам горячего и холодного водоснабжения, а затем по стояку – на краны в других квартирах. Без системы уравнивания потенциалов это создает серьезную опасность не только для вас, но и для соседей по дому.

Что делать: инструкция по ремонту и защите

Если причина в ТЭНе (самый частый случай), заменить его можно самостоятельно при наличии инструментов:

1. Полностью обесточьте машину, перекройте воду, слейте остатки через фильтр слива.
2. Снимите заднюю крышку, сфотографируйте все подключения.
3. Отсоедините провода, вытащите ТЭН, открутив гайку.
4. Очистите посадочное место и бак от накипи.
5. Установите новый ТЭН (убедитесь, что уплотнительное кольцо целое и село правильно).
6. Затяните гайку умеренно, подключите провода по фотографии.
7. Перед первым запуском обязательно проверьте сопротивление изоляции мегаомметром – не менее 5 МОм.

Заземление в старом доме организуйте только правильно: – проложите отдельный медный провод сечением не менее 2,5 мм² (желто-зеленый) от квартирного или подъездного щитка до новой розетки с заземляющим контактом (IP44 для влажных помещений). Категорически запрещено подключать PE к батарее отопления, газовой трубе или водопроводу – при аварии на линии весь стояк может оказаться под опасным напряжением.

Обязательно устанавливайте УЗО тип А (реагирует на переменный и пульсирующий ток), ток срабатывания 10 мА (оптимально для ванной), номинальный ток 16–25 А. Дифференциальный автомат часто удобнее, поскольку совмещает функции обычного автомата и УЗО в одном корпусе.

Чего ни в коем случае нельзя делать

Категорически запрещено переворачивать вилку в розетке – это не метод ремонта, а лишь способ временно проверить фазировки; утечка никуда не исчезает. Также нельзя заземлять корпус на батарею, газовую или водопроводную трубу – это смертельно опасно для всей семьи и соседей. К тому же не нужно полагаться исключительно на резиновый коврик – он не спасет при настоящем пробое фазы.

В целом утечка тока в стиральной машине – это всегда прямая угроза жизни и здоровью. Если у вас есть мультиметр, мегаомметр и уверенность в своих силах – вы можете самостоятельно заменить ТЭН, почистить двигатель или поменять сетевой фильтр. Но любые манипуляции с квартирной проводкой, устройством контура заземления, системой уравнивания потенциалов и установкой УЗО на 10 мА лучше поручить профессиональному электрику с допуском.

Не рискуйте собой и близкими – вызовите квалифицированного мастера для точной диагностики и безопасного устранения проблемы. Это гораздо дешевле и надежнее, чем последствия удара током.
